一、室內游泳池設計規范依據
此室內游泳池設計規范根據某某大酒店改擴建辦公室提供的，根據建筑設計研究院設計的改擴建工程圖紙資料。
二、室內游泳池設計規范執行標準
《建筑給排水設計規范》(GBJ15—88)
《游泳池給排水設計規范》(CECS14：89)
人工游泳池水質衛生標準
|
序號 |
項目 |
標準 |
|
1 |
PH值 |
6.5~8.5 |
|
2 |
混濁度 |
不小于5度，或站在游泳池兩岸能看清水深1.5m的池底 |
|
3 |
耗氧量 |
不超過6mg/L |
|
4 |
尿素 |
不超過2.5mg/L |
|
5 |
余氯 |
游離余氯：0.4~0.6mg/L；化合性余氯：1.0mg/L以上 |
|
6 |
細菌 |
總數不超過100個/mL |
|
7 |
總大腸菌群 |
不超過18個/L |
|
8 |
有害物質 |
參照《工業企業設計衛生標準》(TJ36—79)中地面水水質衛生標準執行 |
三、五泳道線
四、室內游泳池設計選型
按照某建筑設計研究院設計的改擴建工程圖紙資料。游泳池長度約為22m，寬度為8m，平均水深按1.35m計(泳池深區1.5m，淺區1.2m)，有效容積為237.6m3。
1、確定循環周期：
游泳池循環流量是確定泳池凈化設備的重要依據，我們采用的是國內外比較通用的方法。
該游泳池為室內游泳池，故取循環周期為6小時，循環次數為4次/日。
循環流量：Qx=a×V/T=1.15×237.6/6≈45.54m3/h。
Qx——游泳池水的循環流量(m3/h)。
A——管道和過濾設備水容積附加系數，一般為1.1~1.2。
V——游泳池的水容積(m3)。
T——游泳池水的循環周期。

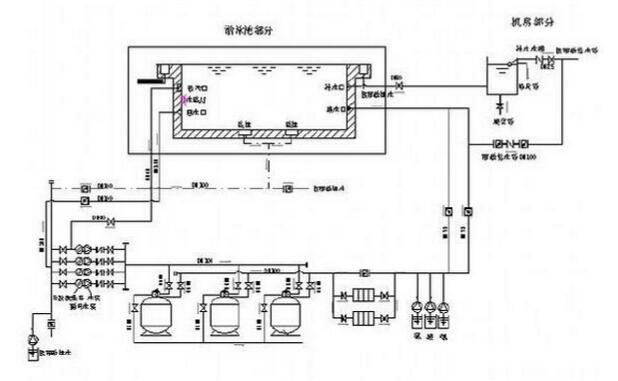

循環圖
2、循環水泵的選定：根據循環流量，循環水泵選擇
技術參數：最大流量530L/min，最高揚程20m，功率2.50HP，電壓220V。
泵的特性：為靜音循環水泵，此泵為不銹鋼機械密封，全封閉風冷式電機，符合IP-55電機防護標準，具有耐腐蝕、節能及體積小等優點。毛發聚集器與循環水泵一體式設計，堅固耐用。毛發聚集器濾籃容積大，易于清理。
循環水泵選用三臺，為兩用一備設置。

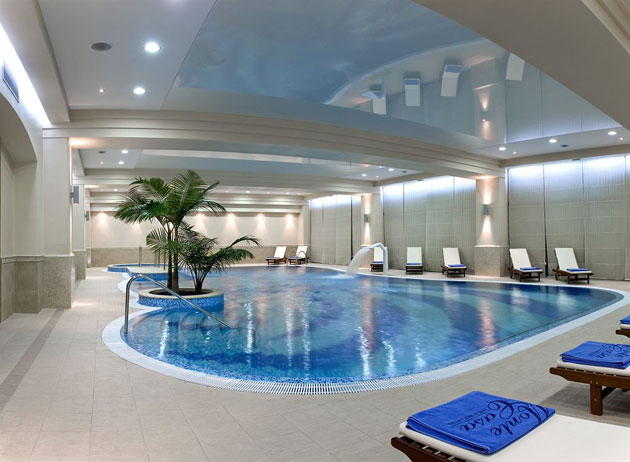

室內游泳池
3、高速過濾砂缸的選定：根據循環流量，高速過濾砂缸選擇頂裝式產品。額定流量550L/min，閥門尺寸DN50。
該設備為立式玻璃纖維纏繞缸體，帶有快速連接筒型鏡頭的多路閥門，多路閥操作方便簡單，穩固的玻璃鋼底座。具有簡易操作程序，防腐蝕、抗磨損，體積小、過濾水量高等優點。
4、均衡水箱的確定：按《游泳池給排水設計規范》要求，均衡水箱容積為循環流量5分鐘的水量。所以均衡水箱尺寸為：L×W×H=2000×1500×2000，均衡水箱材質為玻璃鋼組裝式水箱。
5、板式換熱器的選定：
泳池循環水加溫選用國產板式換熱器，其產品具有換熱面積大、運行可靠、精度高等優點。
按《游泳池給排水設計規范》泳池水溫為：26～28℃，正常情況循環水溫差為：3℃。根據循環流量，確定板式換熱器為3m2。
6、循環管路的確定：
循環給水管路：因泳池進水為10個可調式布水器，布水均勻，流速低。循環給水流速可定為：2.5m/s。因此循環給水主管路為：DN80。
循環回水管路：循環回水為溢流回水，因此循環回水主管路為：DN100。
7、電控系統的設計：
三臺循環水泵的控制，三臺加藥機的控制，泳池水下燈的控制，均由機房內的一個控制柜來控制。
控制柜其它功能：
①循環水泵與加藥機可實現連鎖；
②均衡水箱水位報警；
③泳池水下燈變壓為12V。
控制柜裝機容量為：10.5kW。
